C'est quoi un insert fileté (écrou à sertir) ?

On l'appelle insert aveugle taraudé, rivet tubulaire taraudé, écrou à sertir, insert à sertir ou encore Clufix, Rivkle, Serbloc.
Ce sont les inserts filetés, des pièces de fixations dont la fonction première est d’apporter un filetage sur des pièces de tôles.

Un insert fileté ou écrou à sertir est un moyen de fixation qui permet d'ajouter un filetage lors de la fixation de pièces qui ne peuvent normalement pas être filetées, cela peut être dû à l'épaisseur ou l'accessibilité des matériaux à assembler. L'insert fileté à l'avantage de pouvoir accueillir un support vissable et donc amovible.

On les utilise la plupart du temps dans les secteurs de la métallurgie et la tôlerie comme les métiers de la serrurerie, les carrosseries industrielles, en chaudronneries etc.

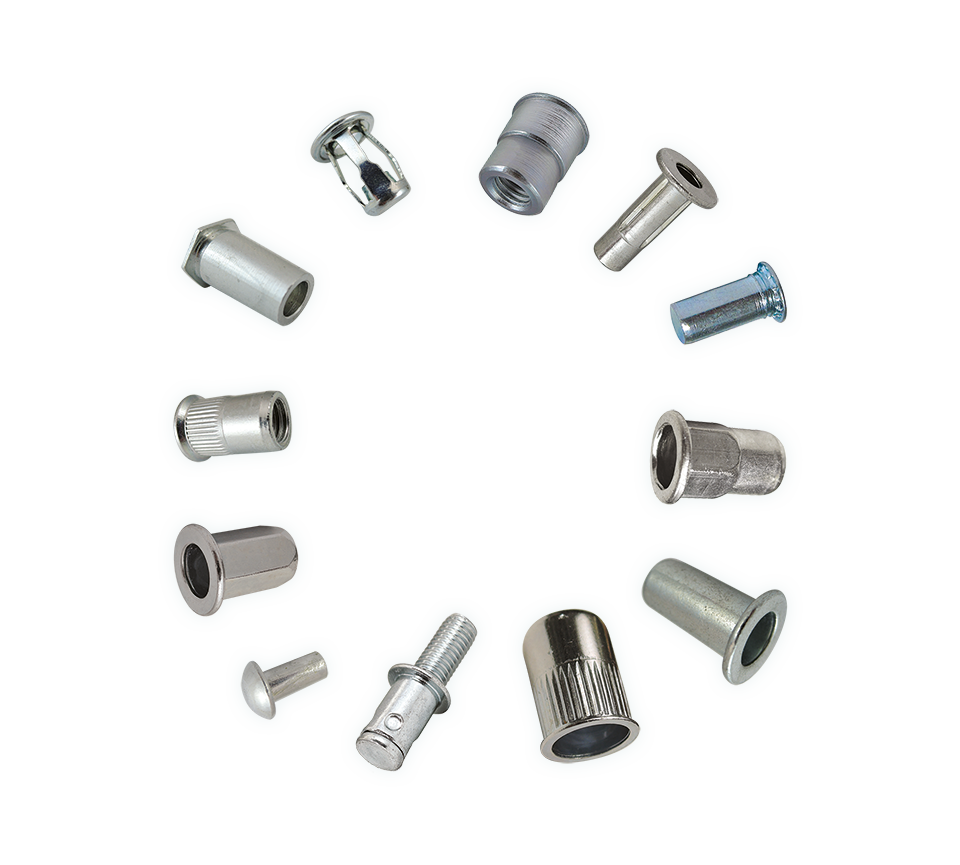

L'insert fileté (écrou à sertir, écrou aveugle)

Les inserts doivent leur nom à la manière dont on les pose.

Comment choisir des inserts filetés ?

Il existe différents types d'écrous à sertir, dans ce guide nous les passerons en revue ensemble.

Ils sont débouchant ou borgnes, leur corps peut être cylindrique, lisse ou cranté, hexagonal ou demi-hexagonal, leur tête est soit plate, affleurante, ou fraisée et ils sont disponibles en différentes matières (acier, inox, inox A4, aluminium).

On retrouve 4 éléments énumérés précédemment à prendre en compte dans le choix de son insert fileté :

  1. La matière de l’insert : Aluminium, Acier, Inox, les matières les plus courantes.

Il faut prendre en compte la matière réceptrice et l’environnement auquel sera exposée la pièce.

Un insert fileté en aluminium sera adapté pour de la fixation légère dans des environnements plutôt sec.

Un Insert en acier sera résistant mais pas forcément adapté pour un environnement humide.

Un insert en inox A2 ou A4 sera le plus solide à toutes les caractéristiques mécaniques, mais probablement le plus onéreux !

  1. La forme de la tête de l’insert, qui correspond à la finition en fonction de l’encombrement à la pose :

Il existe 3 types de têtes d’inserts filetés :

  • Les inserts à tête plate, le classique, qui laisse apparaître une surépaisseur.
  • Les inserts à tête affleurante, ou réduite, pour un assemblage avec un insert à l’encombrement le plus faible.
  • Les inserts à tête fraisée, affûtés. L’insert est noyé dans la tôle réceptrice. On ne le voit plus !
  1. Le diamètre de réception de l’insert, qui est déterminé en fonction du trou percé.
  2. La longueur de l'insert, qui dépend de l’épaisseur de sertissage, (l'épaisseur de votre montage) correspond à l'empilement des épaisseurs à sertir.

Viens s’ajouter ensuite à cela de nouvelles caractéristiques qui dépendent de l’usage et de l’application que vous réserverez à votre écrou à sertir.

Par exemple, la forme de l’insert, un insert cranté, permettra d'apporter une résistance supplémentaire à la rotation, par rapport à un insert lisse.

Pour éviter tout phénomène de rotation, on peut utiliser des inserts hexagonaux, ou semi-hexagonaux.

Dans ce cas-là les trous de réception des inserts devront être hexagonaux.
Usage réservé aux professionnels utilisant du consommable ou du laser.

Il existe des poinçonneuses pneumatiques, RIV990 ou RIV991 pour réaliser ces perçages spécifiques.

Poinçonneuse pneumatique RIV990

Comment poser un insert fileté ?

Pour poser des écrous à sertir, vous devrez vous munir d'une sertisseuse, qui est l'outil nécessaire à la pose d'inserts fileté et de goujons à sertir.

Une fois que vous vous êtes munis de votre outil de pose et votre insert, réglez la course de votre sertisseuse, cela dépendra de l'épaisseur de votre montage, du diamètre et de la longueur de l’insert.
Une fois la course réglée, introduisez votre écrou à sertir sur le tirant de la sertisseuse, soit manuellement en le vissant, soit automatiquement en fonction du modèle de sertisseuse que vous avez.
Ensuite, alignez le tirant et l’insert à l’ajour de la tôle puis insérez-le dans l’ajour prévu pour son logement. Assurez-vous de bien être à 90 degrés avec la tôle.
Et pour terminer enclenchez la gâchette de votre sertisseuse (gâchette à deux phases ou phase unique en fonction des modèles). Pour les modèles manuels, un peu d’huile de coude sera nécessaire !

La sertisseuse vient exercer une force de traction sur la chambre de l'insert, qui est la partie non filetée du corps de l'insert.

Ce qui la déforme et permet la pose de l’insert par une prise en sandwich de ou des tôles.

Sertisseuses pour écrous à sertir

Besoin de plus d'information sur cette étape et sur le choix de votre outil de pose ?

Nous vous invition à consulter notre article dédié à cette partie.

Quels sont les différents types d’inserts spécifiques ?

Il existe différentes familles d'insert pour les applications particulières

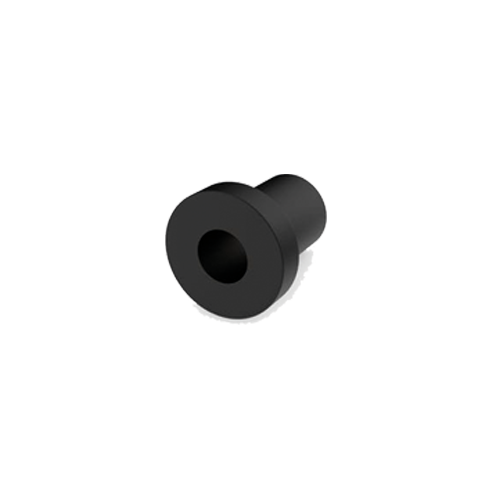

Il s'agit d'un insert fileté anti-vibration en caoutchouc qui permet de fixer des pièces soumises aux vibrations.

Insert Absorbeur en néoprène

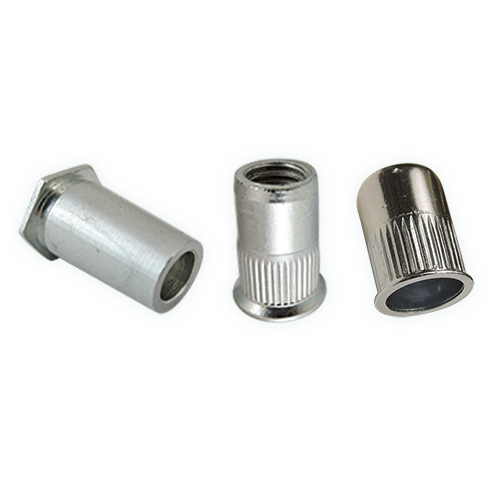

Ils reprennent les caractéristiques énoncées aux préalables, ils ont la particularité de ne pas être débouchant et d'assurer une certaine imperméabilité même en l’absence de la vis.

Insert Borgne

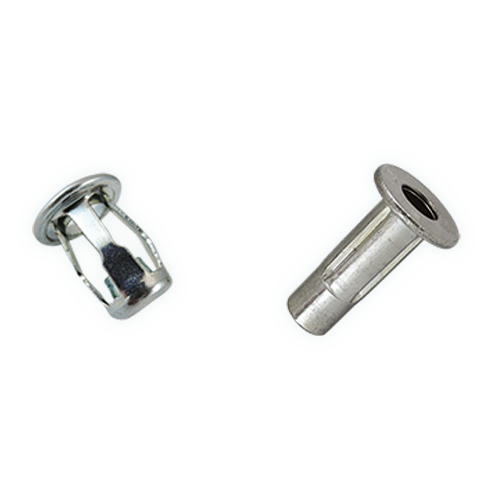

Ils sont spécialement indiqués pour être posés en aveugle dans des matériaux fragiles. Le corps s'ouvre en 4 pattes qui viennent se reposer sur la matière ce qui donne une grande surface de contact et évite la déformation du support.

Inserts étoilés

Comment enlever un écrou à sertir ?

L'unique solution consiste à percer la tête de l'insert avec un foret égal ou supérieur au diamètre intérieur de l'insert, comme pour enlever un rivet. La tête de l'insert peut rester "incrustée" dans le matériau une fois percé, pour l'enlever vous pouvez vous munir d'un tournevis à tête plate.

Florian Moulin

Responsable Du Blog GFIX chez GIraud & Ray.

J'écris et publie les articles de blog pour le site, qui sont vérifiés et validés par nos experts techniques.
